發布時間：2021-05-18　　　　

　　☆應用范圍

　　該裝置適用于頻率50Hz，額定電流小于等于630A、660VAC電壓等級以下的三相異步電動機回路。對電動機實現就地/遠程監控與保護。

　　☆功能說明

　　a）可代替電流表、電壓表、顯示燈、按鈕、時間繼電器、熱繼電器以及減少二次線路導線；

　　b）測量功能:可檢測電動機回路的三相電流、一路線電壓、接地/漏電電流、電網頻率等參量；

　　c）監控功能:可監控電動機回路的運行狀態，設置保護投退、保護整定值、保護方式、動作時間；實現電動機的直接、可逆、星三角等方式的起動；

　　d）保護功能:對電動機接地/漏電、堵轉、熱過載、三相電流不平衡、過壓、欠壓、輕載等故障具有保護功能，保護可選擇報警或停車；具有LED指示燈提示當前時刻保護功能是否處于激活狀態即保護預警功能；外部故障聯鎖功能；

　　e）上電自起動功能：實現掉電后再次上電時電機自動起動或恢復掉電之前電機狀態，可選擇設置功能投退、起動模式、起動延時時間；

　　f）變送輸出功能：可選擇將IA、IB、IC、Uac以4~20mA電流形式變送輸出；

　　g）通信功能: RS485物理接口，遵循MODBUS-RTU通信協議；

　　h)故障記錄功能：可記錄3次故障停車原因及故障發生的時刻，可記錄裝置的連續工作時間以及電動機的累計運行時間等。

　　☆主要技術指標

　　▲工作電源：AC/DC 85V~260V

　　▲電流等級：5A、25A、100A、200A、630A

　　▲測量精度：±1%

　　▲開關量輸入：7路，無源節點

　　▲控制輸出：4路，AC220V 3A，常開、無源節點

　　▲顯示方式：中文液晶

　　▲電磁環境：低于工業三級

　　▲使用環境：溫度-20～50℃ 相對濕度≤93%RH

　　☆型號說明

　　☆操作說明

　　a）LED指示：顯示裝置運行、通訊、保護、停車以及報警狀態。運行指示燈指示裝置本身的運行狀態，停車指示燈可反映電機的運行或停車狀態。當內部保護被激活時預警指示燈亮，故障報警或故障停車時報警指示燈亮。

　　b）按鍵：起、停鍵：由起動A、起動B、停車鍵構成。直接起動和星三角起動時，起動B鍵閑置；可逆起動時，起動A代表正向起動鍵，起動B代表反向起動鍵。停車鍵用于緊急停車。

　　參數設置鍵：由上翻、下翻、+鍵、返回、確定鍵組成，實現參數設置。

　　c） LCD顯示：122 X 32液晶顯示器以漢字或字符形式顯示測量值，指示故障狀態，參數設定時的菜單及故障信息等。

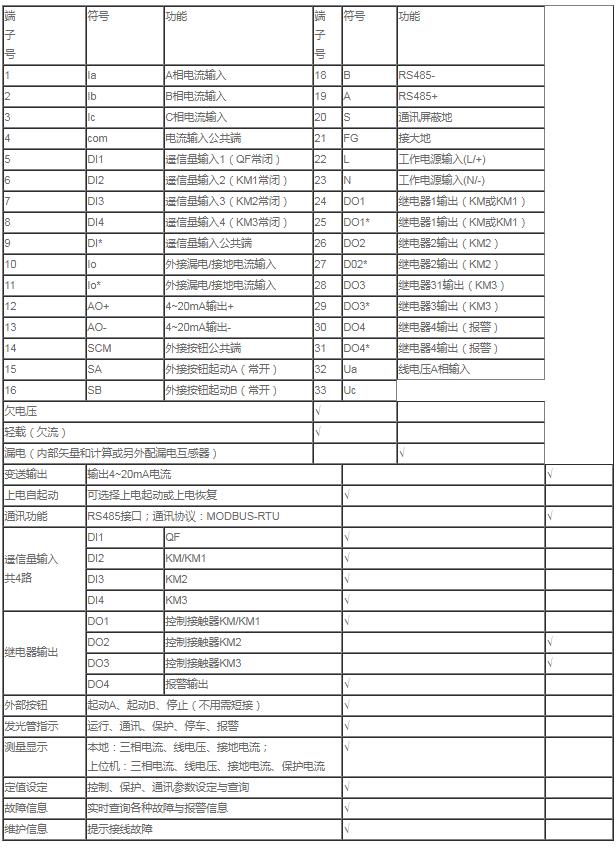

　　☆端子功能說明

　　注：1、接地保護采用內部矢量和計算或另外配接地漏電互感器。2、外接按鈕不用時，應將停止按鈕短接。3、遙信量輸入、繼電器輸出可根據實際控制對象重新定義。

　　4、保護模式典型接線圖

　　☆過載保護

　　過載保護采用反時限保護。16種過載保護反時限曲線（K=0-15）對應1.2 In（額定電流）時的動作時間見下表3；過載電流I的平方與動作時間成反比（I≥1.1 5In判斷為過載），過載倍數（N）動作時間關系見圖23，圖中反應出了反時限特性，坐標參量間距未按實際比例表示。

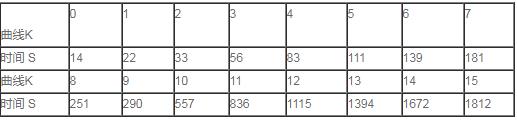

　　表3 1.2In過載反時限曲線的動作時間

　　☆外形尺寸、安裝尺寸

　　該裝置采用嵌入式安裝。

　　外形尺寸圖如下左圖(長X寬X深：130X80X133)，

　　開孔尺寸圖如下右圖（長X寬：120X70）：

　　☆配套電流互感器

　　配套5A-200A電流等級配套電流互感器見下圖。

　　☆常見問題

　　1）裝置起動時屏幕顯示“接線故障”，請檢查接線是否正確、接觸器工作是否正常。

　　2）裝置運行時發生故障停車，在“運行菜單”中可以查看故障類型，在“信息查詢---故障查詢”中可查看故障類型、故障時電流電壓與額定值的比值以及故障發生100毫秒后的接觸器狀態。此時按“停車”鍵裝置自動復位。

　　3）起、停操作功能遠程/本地是互鎖的。遠程控制時，本機按鍵及外部按鈕功能失效；本地控制時，遠程起、停操作功能失效。

　　5）在起動過程中，只起用堵轉、過電壓保護功能。在星三角單元中，轉換時間不能小于起動時間，若小于，則程序自動將轉換時間等于起動時間。

　　6）不用外部按鈕時，停止按鈕端子與公共端短接；若起用外部按鈕，操作按鈕時應有一定的持續時間。

　　7）嚴禁裝置運行時插、拔接線端子。特別是序號1～4接線端子，因?yàn)闇y(cè)量、保護用電流互感器與裝置分體，若運行時拔掉接線端子，造成電流互感器斷路，產生的高電壓一方面有可能對人體造成傷害，另一方面會損壞裝置。

　　☆訂購須知

　　請說明保護器的電流等級，或保護電動機的額定功率；

　　所用電流互感器為我公司配套電流互感器，隨保護器一起發送給客戶；

　　如需通訊功能、變送輸出功能，訂購時需說明；

　　收貨單位、郵編、詳細地址、收貨人及其聯系電話；

　　為貴方開具增值稅票所須填寫項。
