發布時間：2021-05-18　　　　

　　1. 使用范圍

　　我公司生產的SSC系列電機軟啟動控制器，主要控制對象為380V低壓大功率電動機；660V、1140V礦用電動機；3KV、6KV、10KV高壓電動機，配合不同電壓等級的可控硅實現起動過程可控目的，控制方法可以選擇為電壓斜坡控制、電流限制控制、及斜坡加電流限制控制等，以滿足不同工況要求。本裝置用戶可以根據需要選擇不同的配置，如增加本安控制，通訊要求，軟停功能，電機保護功能等。

　　2、 產品功能

　　采用先進的專業單片機數字控制技術實現電機的軟起動，功能完善，運行可靠。

　　多種起動控制方式，適應不同的工況要求。

　　控制電機起動平滑，減少起動電流，避免起動速度和轉距的沖擊。

　　起動電流可控，由于減少了各種沖擊，可以延長設備的使用壽命。

　　軟起動、軟停止可選。

　　根據負載特點，設計有突跳起動脈沖控制，以利于重載時的起動控制。

　　保護功能齊全，并可根據用戶或實際情況屏蔽故障。

　　3、 產品特點

　　閉環、單電流環、直接斜坡等多種啟動控制方式，滿足多種場合的需要。

　　高可靠性及抗干擾性能，儀器的輸入、輸出與微處理器之間采用了光電隔離技術。

　　使用開關穩壓電源供電，具有極大的電壓適應性和電源抗干擾能力

　　內置EPROM，可以存儲各種現場的參數，掉電不丟失信息

　　具有很寬的參數調整范圍

　　采用ＲS485串口通訊（選項）

　　本安控制（選項）

　　軟停（選項）

　　電機保護（選項）

　　采用３個按鍵完成全部操作，便于維護

　　采用國際通用卡入式結構設計，安裝、維修、更換簡單方便

　　4、 設計理念

　　硬件結構集成化：將以前體積很大的同步采樣，觸發控制等電路大幅集成化，減少體積，由于采用了更加先進的電路，系統穩定性大幅提高。

　　硬件電位器全部取消：以前各種模擬電路需要眾多的電位器用于調整，不僅給調試帶來困難，而且電位器的飄移常引起各種誤差，本控制器采用工業級的優秀集成電路，利用先進控制器的強大功能，將需要調節的參數全部用數字方式實現。大大簡化硬件結構，提高性能。

　　各種功能模塊化：便于用戶根據需要選擇不同的選項，以利于節約成本。

　　內外系統電源分開化：減少外界干擾對內部系統的干擾。

　　CPU的選用專業化：采用電機可控硅調節專用的CPU。

　　5、 技術指標

　　運行方式：閉環、單電流環、直接斜坡等

　　電流信號：電流互感器二次側0~0.1A（交流）兩路

　　額定電壓：380V、660V、1140V、3 kV、6 kV、10 kV

　　啟動電流：2IN～6IN 任意可調

　　啟動時間：≯2min 任意可調

　　啟動電壓：0～90％ 任意可調

　　啟動加速度：0.1m～0.3m/S2

　　通訊方式：RS485/CAN，多級聯動同步運行

　　工作制：軟啟動斷續，控制系統連續；

　　冷卻方式：自然風冷

　　控制電壓：85~260Vac，50~60Hz

　　輸出：繼電器輸出（常開）

　　絕緣強度：≥20MΩ

　　功耗：≤20W

　　使用環境：溫度-10~50℃、相對濕度≤85％，無腐蝕無導電塵埃

　　啟動器外型尺寸：220×160×70 mm

　　重量：1kg

　　6、 型號說明

　　7、 產品選型一覽表

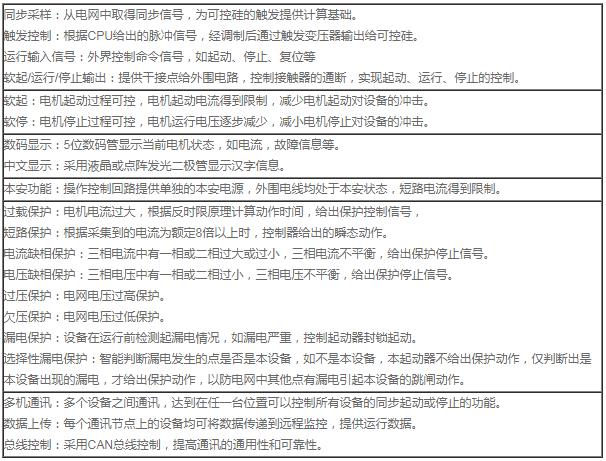

　　8.功能注釋

　　9.一款典型的SSC07型控制器的控制面板及接線端子圖

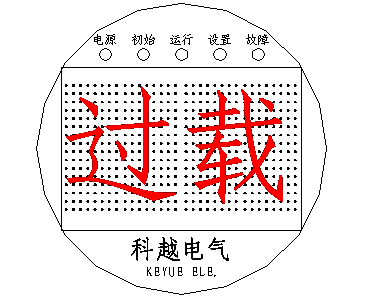

　　顯示面板(直徑92mm)

　　控制器接線端子圖

　　典型應用的二次原理圖

　　訂貨須知

　　訂購產品的型號、規格、數量；

　　電機的功率、電壓、電流；

　　使用設備的名稱及工作制要求；

　　特出要求請在訂貨時提出
