　　☆應用范圍

　　該產品采用液晶顯示，用于35kV及以下電壓等級的供電系統。

　　☆功能說明

　　單相接地是中壓配網中最常見的故障，發生接地后系統雖可繼續帶故障運行，由于非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，該裝置采用32位嵌入式系統，突破了“選線準確率偏低”這一長期困擾人們的難題，且判定效率高，并可正確區分系統諧振和接地故障。

　　☆主要技術指標及特點

　　▲工作電壓：AC 220V±10％或DC220V±10％

　　▲輸入?yún)?shù):母線段數：1～4段；出線數：12路、24路、36路、48路；

　　零序電壓 (U01～U04)：100V； 零序電流（CT1～CT48）：0.5A

　　▲報警輸出：報警繼電器觸點容量為：DC220V、5A

　　▲通訊：接口RS232、RS485、RS422可選；通訊規約DISA、MOUDBUS可選

　　▲功 耗：<20W

　　▲電磁環境：低于工業三級

　　▲使用環境：溫度-20～50℃ 相對濕度≤93%RH

　　▲采用雙ARM芯片，數據采集和分析判斷使用獨立的ARM芯片

　　▲采用大屏幕液晶(LCD)顯示，全漢化菜單，易于理解，操作簡單

　　▲可記憶、存儲32次接地故障信息，裝置掉電后信息不丟失

　　▲采用功能插件結構，方式為后插拔，維修及更換部件極為方便

　　☆型號說明

　　☆使用說明

　　1、裝置安裝

　　屏體安裝方式為嵌入式，采用后接線方式連線。

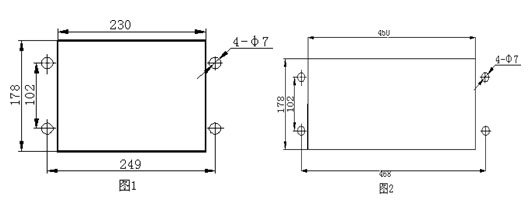

　　1）12/24路接地選線裝置屏面安裝開孔尺寸：230×178（寬×高），如圖1

　　2）36/48路接地選線裝置屏面安裝開孔尺寸：450×178（寬×高），如圖2

　　2、電流互感器

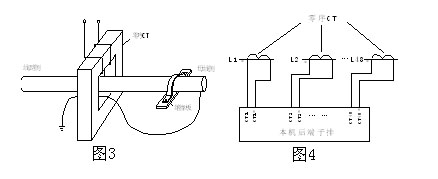

　　1）零序電流互感器的安裝：大多數電纜出線的用戶采用零序電流互感器CT獲得零序電流，安裝互感器應確保零序電流信號不被短路，如下圖3。圖中絕緣板上的固定螺栓應保證卡子（即電纜外皮）與地絕緣。母線側電纜外殼的接地線應穿過零序CT再接地。

　　2）三相CT接成零序過濾器：對已安裝三相CT的用戶，獲取零序電流，可以將它們接成零序電流過濾器方式，如下圖4。由于裝置電流輸入回路具有極低的輸入阻抗，因而，不影響用戶在零序電流過濾器回路串接其它電流測量元件。

　　對只有A、C兩相CT的用戶，必須安裝B相CT，并要求其精度變比等特性均與A、C相相同，才能接成零序過濾器使用本裝置。

　　3、同名端極性的要求

　　1）裝置對零序電壓信號接入，無同名端一致的要求（對于包含功率方向和綜合判據算法版本除外）。

　　2）裝置對零序電流互感器的同名端（亦稱極性）要求完全一致接入機器。

　　3）三相CT接成零序電流過濾器同名端亦要求一致接入本機。對既有零序CT，也有三相過濾器的系統，也要求同名端完全一致接入本裝置。

　　☆現場使用注意事項

　　1）現場的零序CT電氣特性應基本一致，應選用我公司配套零序CT；若單條出 線有多條電纜時，請致電我公司技術部，我公司會根據現場情況給出建議方案或提供專用CT。

　　2）所有零序CT極性必須嚴格一致，尤其要注意零序CT和三相CT混用的現場，對于有兩段以上母線的系統，必須保證所有引入裝置的CT極性一致

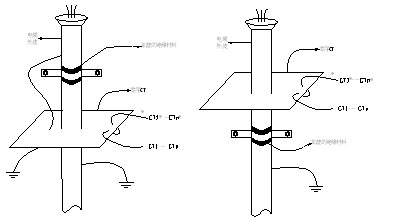

　　3）零序互感器一般加裝在電纜頭下方，零序互感器上方電纜外皮接地線必須穿過CT 后，在線路側接地；零序互感器下方電纜皮接地 則不能穿過零序互感器，避免形成短路環。如下圖5：

　　注意：① 電纜固定卡子與纜外皮應絕緣；② 嚴禁接地線與固定電卡子接觸；

　　4）全部為電纜出線的系統，通常每條出線加裝一零序互感器，二次線接入TDX裝置，CT極性應保持一致。如下圖6：

　　5）全部為架空出線的系統，通常只有A、C相CT。這種情形，B相必須加裝

　　CT，并與原A相、C相的CT的精度、變比特性一致，接成零序過濾器形式引入裝置。如下圖7：

　　6）對于混合系統，即既有架空出線又有電纜出線的系統，三相CT零序過濾器方式產生零序電流與零序電流互感器產生零序電流之極性要一致，變比不同裝置內部可軟件調節。如下圖8：

　　☆模擬試驗

　　在保證裝置正常的情況下，必須做系統模擬試驗。方法如下：

　　調壓器輸出作為裝置零序電壓輸入，用升流器在CT一次側加入電流電壓、電流應同時加入。以三條線路為例，如下圖9：（線路Ⅲ為模擬接地線路，必須保證所加電流在0.2～20A范圍內，裝置均能正確選出Ⅲ號線，否則應檢查CT極性。）

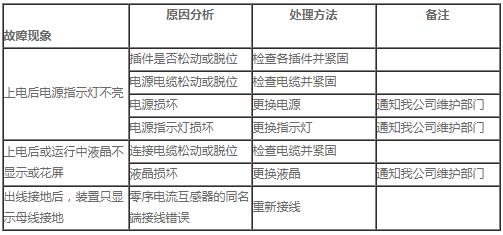

　　☆常見故障及處理

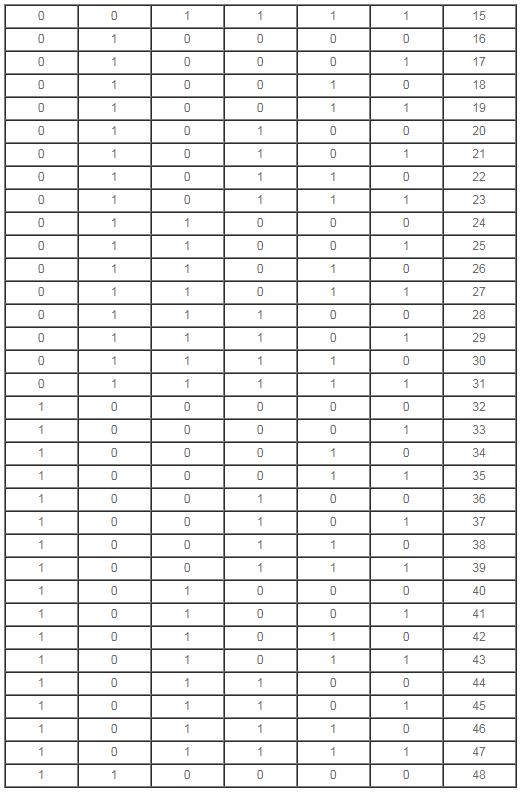

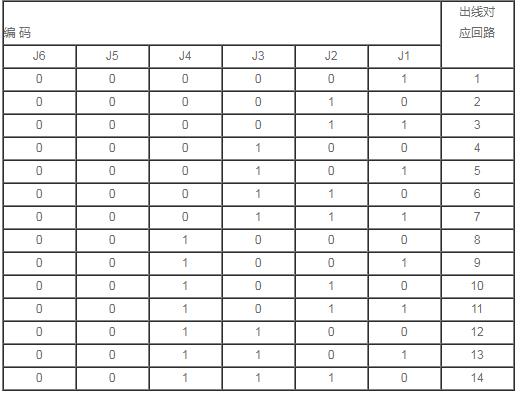

　　☆線路報警編碼輸出表

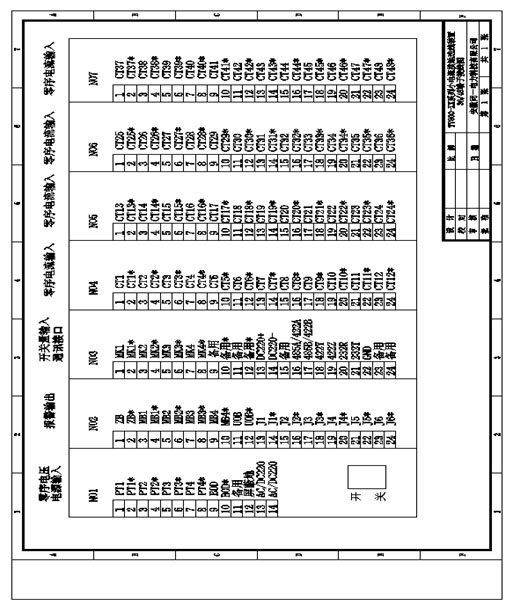

　　☆背部端子接線圖

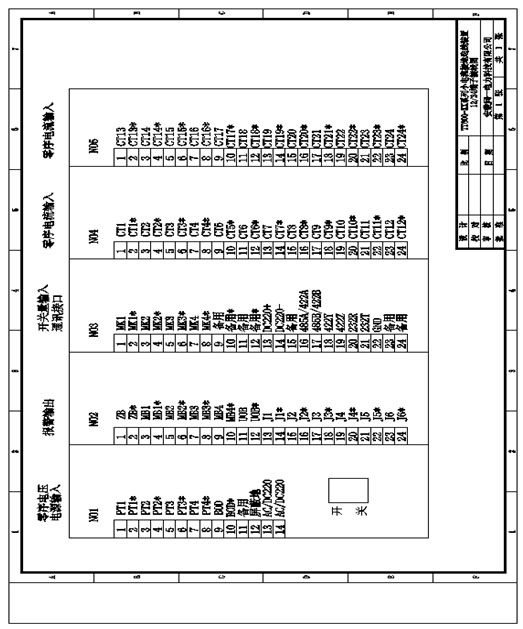

　　1、12/24回路裝置端子接線圖

　　背部端子說明：

　　NO1：端子1-8為1-4段母線零序電壓輸入

　　端子9-10為裝置掉電告警輸出

　　端子11為備用端子

　　端子12為屏蔽地

　　端子13-14為交流或直流220V裝置工作電源

　　NO2：端子1-2為接地總告警輸出

　　端子3-10為1-4段母線接地告警輸出

　　端子11-12為零序電壓升高告警輸出

　　端子13-24為接地故障告警編碼輸出

　　NO3：端子1-8為1-4段母線母聯開關量輸入

　　端子9-12為備用端子

　　端子13-14為開關量輸入輔助工作電源

　　端子16-17為485通訊接口

　　端子16-19為422通訊接口

　　端子20-21為232通訊接口，22為信號地

　　端子15、23、24為備用空端子

　　NO4：端子1-24為1-12路零序電流輸出

　　NO5：端子1-24為13-24路零序電流輸出

　　NO6：端子1-24為25-36路零序電流輸出

　　NO7：端子1-24為37-48路零序電流輸出

　　☆系統電容電流的估算

　　一般來說，系統應按電壓等級估算電容電流，每一電壓等級總電容電流均應包括線路、母線及其它一次設備的電容電流。實際計算時往往將變電站設備的電容電流納入線路電容電流中的方法計算。即：

　　Ic＝ΣIcable＋ΣIline

　　A.電纜線路電容電流的估算

　　電纜線路的電容電流遠大于架空線路的電容電流，必須單獨計算，其值與電纜的截面積、電纜結構、額定電壓密切相關，可參考表三進行估算。表三給出了單位公里長不同類型電纜的電容電流值。

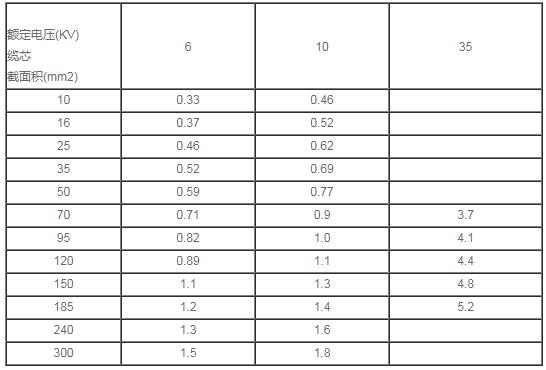

　　表三 電纜線路電容電流的平均值 單位：A/KM

　　估算需將各類電纜電容電流分別求出，再求和，即為系統總電纜電流Icable。

　　B.架空線路電容電流的估算

　　一般3～35KV架空線路每相對地電容為5000～6000pF，由此可以估算不同電壓等級線路每公里的單相接地電容電流值，見表四?？紤]變電站設備的電容電流時，可用表四中增大的百分值予以修正。

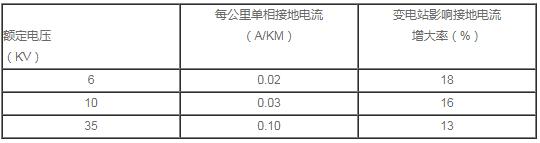

　　表四 無避雷線架空線單相接地電容電流平均值 單位（A/KM）

　　C.同桿雙回路架空線

　　此時電容電流并非為單回線的兩倍，將其等效為單回線計算電容電流為：

　　Ic＝（ 1.6～1.4）Id

　　式中：Id為雙回路中一回線的長度的電容電流，常數1.6對應35KV線路，

　　1.4對應10KV線路。

　　☆訂貨須知

　　1、請說明裝置電源的類型：交流或直流及電壓大??；

　　2、請說明是否需要通訊功能，若有請?zhí)峁┩ㄓ嵔涌诩巴ㄓ嵰?guī)約；

　　3、請說明母線段數及選線回路數。
