　　☆應用范圍

　　該產品采用液晶顯示，用于35kV及以下電壓等級的供電系統。

　　☆功能說明

　　本裝置采用了ARM芯片作為核心，對PT 開口三角電壓進行循環檢測，實時進行數據采集，通過數字測量、濾波、放大等數字信號處理技術，對數據進行分析計算，若有故障發生則判斷出當前的故障類型。如果是鐵磁諧振，瞬間啟動消諧電路予以消除17Hz（1/3 分頻）、25Hz（1/2 分頻）、50Hz（工頻）、150Hz（3 倍頻）及以上頻率的鐵磁諧振，并顯示有關諧振信息（包括發生時間、頻率、幅值等），同時給出告警信號；若是接地、過電壓，則裝置給出相應的告警信號。

　　☆主要技術指標

　　▲輸入電壓：開口三角電壓，精度不低于1%

　　▲控制輸出：AC220V 3A，常開、無源節點

　　▲工作電源：AC/DC 85V~260V

　　▲功 耗：<5W

　　▲電磁環境：低于工業三級

　　▲使用環境：溫度-20～50℃ 相對濕度≤93%RH

　　☆型號說明

　　☆使用說明

　　1、安裝

　　該產品采用嵌入式安裝。

　　2、操作說明

　　2.1上電運行

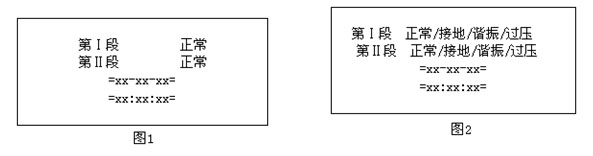

　　參照端子排正確接線后，給裝置上電，綠色“電源”燈亮和“運行”燈閃亮，液晶顯示器顯示為待機狀態，如下圖1：

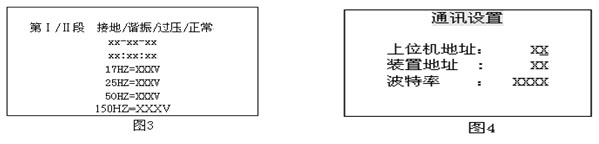

　　當系統發生故障時,裝置將顯示并保存故障信號，如圖2，此時按任意鍵點亮顯示屏，按下“→”或“←”，如果有故障，將顯示當前故障發生時刻的瞬時電壓分量，如圖3。

　　發生報警時按“復歸”按鍵則可以消除報警，包括蜂鳴器報警和繼電器報警。

　　當裝置發生異常時，按“復位”按鍵則可以使裝置重新開始工作。

　　進入“參數設置”à“通訊設置”，如下圖4，可進行通訊參數設置。

　　☆模擬測試

　　1、電路接線圖及端子圖

　　2、操作方法

　?。?）模擬接地故障：調節調壓器，使Ux兩端電壓為30-120V 時，裝置顯示接地故障，并打印各頻率電壓值；蜂鳴器開始報警；接地指示燈亮；后端子報警節點吸合給出報警信號。此時按復歸鍵解除報警。

　?。?）模擬過電壓故障：調節調壓器，使Ux兩端電壓為120-150V 時，裝置顯示過壓故障，并打印各頻率電壓值；蜂鳴器開始報警；過壓指示燈亮；后端子報警節點吸合給出報警信號。此時按復歸鍵解除報警。

　　（3）模擬諧振故障：調節調壓器，使Ux兩端電壓為150V以上時，裝置顯示諧振故障，諧振指示燈亮；同時啟動消諧裝置進行消諧（此事會看到燈泡閃爍）。如果參數設之中選擇報警輸出，則蜂鳴器開始報警，后端子報警節點吸合給出報警信號；否則，不報警。消諧九次后，過電壓仍然存在，則裝置給出過電壓報警信號，過電壓指示燈亮。
