發布時間：2021-05-18　　　　

　　☆應用范圍

　　該產品廣泛應用于電力行業中各種高壓開關柜中，以一體化布局配套裝置于開關柜面板中，具有占用盤面體積小、布局合理等優點。大大簡化了開關柜的面板結構設計，美化了開關柜的面板布局，完善了開關狀態的指示功能和安全性能。

　　☆功能說明

　　該產品具有LCD液晶顯示、語音防誤提示、動態模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、溫度控制、加熱器故障、超溫報警指示、遠方/就地、柜內照明、人體感應、預分預合閃光指示、紅外測溫（選項）、電力綜合參數測量（三相電壓、電流、頻率、功率因數、有功功率、無功功率、有無功電度，此功能為選項）等諸多功能于一體。

　　☆主要技術指標

　　▲電 源：AC/DC220V±10% 50Hz或DC200-300V

　　▲使用環境：溫度-20～50℃相對濕度≤93%RH

　　▲功 耗：<10W

　　▲控制輸出：AC220V 3A常開、無源

　　▲報警輸出：AC220V 3A常開、無源

　　▲絕緣強度：各帶電部分對地，不小于100MΩ

　　▲介質強度：電源對外殼50Hz AC2000V lmin

　　▲抗 振：20m/s2，10 Hz～150Hz，3min工作正常

　　▲外形尺寸：230mmx178mmx60mm(長x高x深)

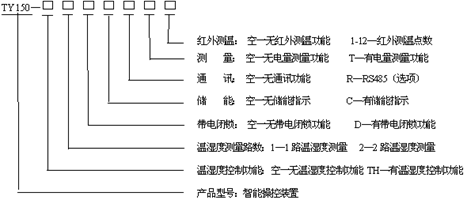

　　☆型號說明

　　☆使用說明

　　1、安裝

　　該產品采用嵌入式安裝，開孔尺寸220mm×165mm。

　　2、模擬指示說明：

　　斷路器狀態指示（無源接點輸入）：合閘時，合閘觸點閉合，紅色模擬條亮；

　　分閘時，分閘觸點閉合，綠色模擬條亮。

　　斷路器位置指示（無源接點輸入）：工作位置觸點閉合時，紅色垂直模擬條亮；

　　實驗位置觸點閉合時，綠色水平模擬條亮。

　　彈簧儲能指示（無源接點輸入）：觸點閉合，紅色燈亮，表示已儲能；

　　觸點斷開，紅色燈滅，表示未儲能。

　　接地閘刀位置指示（無源接點輸入）：觸點閉合，紅色模擬條亮表示接地合閘；

　　觸點斷開，綠色模擬條亮表示接地?cái)嚅_。

　　注：失電狀態下發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

　　3、高壓帶電指示部分：

　　LED啟輝電壓（KV）：母線電壓X 0.15～0.65

　　閉鎖啟控電壓（KV）：母線電壓X 0.65

　　4、溫濕度控制部分：

　　傳感器數量：二路溫濕度。

　　啟動加熱：當環境溫度≤設定的溫度下限時（CLo），或當環境濕度≥設定的濕度（Sd）加濕度回差（SdHC）時，或按“Bs”鍵不放超過3秒進入強制加熱時，啟動加熱。

　　退出加熱：在自動模式下，當環境溫度≥設定溫度下限（CLo）加溫度回差（CHCO），且環境濕度≤設定的濕度（Sd）時，退出加熱；在強制加熱狀態時，再按“Bs”鍵不 放超過3秒，進入自動狀態，當環境溫度≥設定溫度下限（CLo）加溫度回差（CHC）時，退出加熱。

　　啟動降溫：當環境溫度≥設定的溫度上限（CHi）時，啟動風機降溫。

　　停止降溫：當環境溫度≤設定的溫度上限（CHi）減回溫度（CHC）時，并且環境濕度≤設定的濕度（Sd）時，停止風機降溫。

　　強制加熱：需要按“Bs”鍵不放超過3秋進入強制加熱狀態，再按“Bs”鍵不放超過3秒進入自動加熱狀態，退出強制加熱。強制加熱狀態必須在環境溫度≤設定溫度上限（CHi）減溫度回差（CHC）時，才起作用，否則強制加熱不起作用。強制加熱時液晶顯示右上角顯示“UL”。

　　斷線報警：任何一路加熱器或風扇斷線，斷線報警指示燈亮。

　　5、智能防誤提示功能（選項）

　　1）當斷路器合閘時，誤推手車，則斷路器紅燈亮，語音提示“請分?jǐn)嗦菲鳌保?/p>

　　2）當接地開關閉合時，誤推手車，則有語音提示“請分接地開關”；

　　3）當接地開關和斷路器都閉合時，誤推手車，則語音提示“請分接地開關”；

　　4）當接地開關閉合時，若預合斷路器，則語音提示“請分接地開關”；

　　5）當沒有儲能或儲能未完成之前存在預合動作，則語音提示“請儲能后再合斷路器”；

　　6）當斷路器、手車或二者接點邏輯錯誤時，語音提示“請檢查輸入接點”。

　　6、通訊功能（選項）

　　本設備具有RS485通訊接口，通訊協議為MODBUS-RTU，可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、加熱、降溫、手動、報警等一系列參數。

　　7、人體感應功能

　　在設置時間內未操，并人體離操控30cm外時，LCD背光及柜內照明開關自動關閉，只要人體離操控30cm以內時，LCD背光及照明開關自動打開。

　　8、紅外測溫功能（選項，詳見紅外測溫功能說明書）

　　9、多功能表功能（選項，詳見多功能表說明書）

　　10、其他輔助功能

　　☆操作說明

　　1、裝置工作時可進入二種狀態：測量狀態、設置狀態。

　　2、測量狀態：開機后，裝置自動進入測量狀態，第一行顯示通道號，第二行顯示溫度，第三行顯示濕度。第一行“CHA”表示A路溫濕度，“CHb”表示b路溫濕度：具有紅外測溫功能時，“-1-”表示第1路紅外測溫點，“-2-”表示第2路紅外測溫點，依次類推，具有多功能表功能時，顯示功能詳見多功能表說明書。

　　3、設置狀態：（BS鍵為回退鍵，Up鍵為上移鍵，Dn鍵為下移鍵，St鍵為確認鍵）

　　按“St”鍵，儀表自動進入設置狀態，首先是第一行顯示“PSD”，按“St”

　　鍵，第二行“PUT”，再按“St”鍵，輸入密碼“9999”，按“Bs”鍵回退，顯示第一行，按“Up”鍵，第一行顯示“SETP”，表示操控制參數設置。再按“St”鍵，進入選擇設置參數，按“Up”可分別選擇設定控制溫度下限值（“CLo”）、溫度上限值（“CHi”）、溫度回差（“CHC”）、濕度值（“Sd”）、濕度回差（“SdHC”）、語音提示（“SPEA”），當選中需要設置的量后，按“St”鍵則進入修改設置量狀態，此時第三行數字顯示，修改位呈閃爍狀態，按“Up”鍵數字增減，再按“St”修改閃爍位后移，直至末位循環回到首位，直到修改完成。按一次“Bs”鍵則退到設置量選擇狀態，此時第三行顯示滅，再選擇另外的設置量進行設置。

　　設置數據范圍為：溫度值（0～99.9）、濕度值（0～99.9）、回差（0～99.9）語音提示（0～1111）。

　　注：溫度下限值（“CLo”）必須小于溫度上限值（“CHi”）

　　4、語音提示：

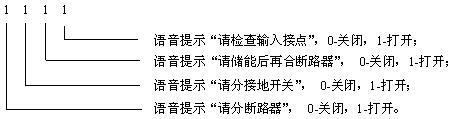

　　語音提示（“SPEA”）中的四位設置方法如下：

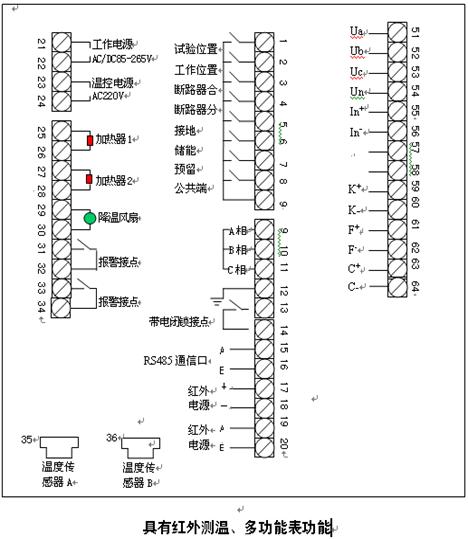

　　☆端子說明

　　☆產品訂購

　　用戶根據需求，須在訂貨單中注明以下事項：

　　1、產品規格、數量、傳感器類型及線長；

　　2、收貨單位、郵編、詳細地址、收貨人及其聯系電話；

　　3、貨運方式：郵件、鐵路、空運和到站名稱；

　　4、為貴方開具增值稅票所須填寫項；
