　　§1 適用領域

　　KYR系列接地綜控柜適用于中性點經電阻接地的運行方式，廣泛應用于發電廠廠用電系統，變電所供電系統、工礦企業配電系統等6～66KV交流電網的變壓器或發電機中性點上。

　　§2 主要作用

　　安裝中性點接地綜控柜柜后，當發生非金屬性接地時，流過接地點和中性點的電流比金屬性接地時顯著降低，非故障相電壓上升也顯著降低，有限流降壓作用。由于中性點電阻能吸附大量的諧振能量，在有電阻器的接地方式中，從根本上抑制了系統諧振過電壓。

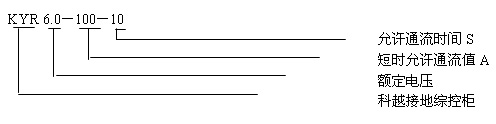

　　§3 型號說明

　　如：KYR 6.0－100/10為6kV接地綜控柜，短時允許通流值100A，通流時間10秒。

　　§4 技術性能及特點

　　4.1 綜控柜柜體材質不銹鋼板或冷軋鋼板制成。

　　4.2 電阻元件阻值誤差＜±5％，電阻溫度系數＜8.5×10-5℃。

　　4.3 溫升：通電時間10s內不超過760℃。

　　4.4 可加裝隔離開關，檢修方便。

　　§5 使用環境條件

　　1、環境溫度：-40℃～+60℃。

　　2、海拔高度：小于2000m。

　　3、額定頻率：48Hz～62Hz。

　　4、周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。

　　§6 原理接線圖

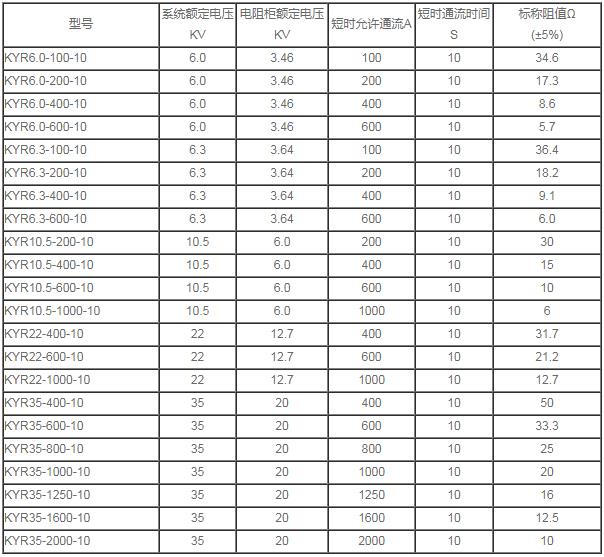

　　§6 型號及參數選擇

　　§7 外形尺寸

　　電阻柜外形尺寸（1200長×1200寬×1900高）

　　§8 定貨須知

　　8.1 電網電壓等級；

　　8.2 電阻材質、額定電阻值和短時電流及短時通流時間；

　　8.3 柜體的進出線方式；

　　8.4 戶內還是戶外；

　　8.5 柜體的材質、噴涂顏色、防護等級。

　　8.6 如有其它要求在定貨時說明。
