　　一、 裝置的主要作用

　　KYDM聚能PT柜是本公司自主研制的高科技專利產品，是傳統PT柜的更新?lián)Q代產品，集PT功能、電壓監控、過電壓吸收、過壓保護、智能消弧、電子消諧、通訊等功能于一體，適用于發電、變電和用戶企業的3～35kV電力系統。

　　所謂聚能就是把供電系統中的過電壓能量盡快地聚集、衰減，將過電壓限制在用電設備的絕緣耐受能力以內，保護用電設備。當電網發生雷擊、操作、諧振、弧光接地等故障時，就會產生電壓突變，當電壓上升超過用電設備的絕緣承受能力時，就會對用電設備的絕緣造成損壞，影響企業的正常生產。為了盡可能地縮短過電壓的持續時間，降低過電壓的波頭陡度，防止事故擴大，要求在用電設備絕緣允許的情況下，盡快地將系統過電壓的能量衰滅到零。

　　我國3～35kV供電系統過電壓產生的原因有多種：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而產生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對電壓裝置的選擇有著重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等等。

　　針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝置來全面抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓，消除過電壓能量。

　　針對目前中壓系統過電壓防治的現狀，我公司研制生產了供電系統過電壓聚能PT柜，簡稱KYDM，該裝置能夠消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。

　　二、 主要功能

　　1、 具有PT柜的全部功能；

　　2、 系統過電壓抑制；

　　3、 電網異常監測功能；

　　4、 諧振抑制功能；

　　5、 弧光接地抑制功能；

　　6、 金屬接地保護；

　　7、 PT斷線保護；

　　8、 抗磁飽和功能；

　　9、 電流、電壓、有功功率、無功功率、視在功率、功率因數、電網頻率監測；

　　10、 電能、分時段電能計量；

　　11、 數據通訊功能，可進行遠程監控或納入ECS系統；

　　12、 故障查詢存儲；故障保護狀態顯示及輸出。

　　三、 產品特點

　　1、 針對消弧、消諧、過電壓保護等電網電壓突變的異常工況，將保護手段上升到能量抑制的高度；

　　2、 KYDM聚能PT柜對過電壓的抑制時間是理想抑制時間的20/19倍，是最為接近理想抑制的抑制方式；

　　3、 單位體積能容量大，可做到300J/cm2。

　　4、 保護性能好，殘壓比僅為1.5，聚能抑制時系統電壓幾乎被限制在一個定值，不隨電流的變化而變化，十分接近理想抑制。

　　5、 泄漏電流小于30uA，漏電流愈小，在正常工況下耗散的功率愈小，裝置的老化愈慢，性能愈好。

　　6、 老化壽命長，荷電率不大于0.75。

　　四、 適用場合

　　聚能PT柜是傳統PT柜的更新?lián)Q代產品，適用于發電、變電和用戶企業的3～35kV電力系統，在保持傳統PT功能的基礎上，可以有效抑制系統母線存在的過電壓，聚集、消耗過電壓能量，可以替代消弧柜、消弧線圈等過電壓保護設備，并可以與過電壓保護器、消弧柜、消弧線圈等形成分級保護設置，實現對用電設備的完善保護。

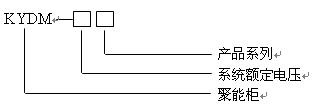

　　五、 型號說明

　　如：KYDM-10為10kV供電系統聚能PT柜。

　　六、 一次原理圖

　　七、 主要技術參數

　　1、 額定電壓：3kV、6kV、10kV、35kV

　　2、 額定頻率：50Hz

　　3、 荷電率：不大于0.75

　　4、 殘壓比：不大于1.5

　　5、 泄漏電流：小于30uA

　　八、 外形及尺寸

　　1、6kV、10kV聚能PT柜：

　　該裝置采用柜體結構，柜型、尺寸、顏色、母線進出方式等與同批開關柜相同，常用規格有:KYN28、XGN、GG1A等。具體實施時可以根據現場空間或用戶要求,協商后特殊設計。

　　2、35kV聚能PT柜

　　該裝置采用柜體安裝，柜型寬度常規為1800mm，其他尺寸、顏色、母線進出方式等與同批開關柜相同。具體實施時可以根據現場空間或用戶要求,協商后特殊設計。

　　九、 使用環境

　　1、 環境溫度：-40℃～+60℃。

　　2、 海拔高度：小于2000m。

　　3、 額定頻率：48Hz～62Hz。

　　4、 周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。

　　十、 包裝、運輸、儲存

　　1、 建議采用木箱包裝，柜體底座應固定在包裝箱底板上。

　　2、 建議不要長距離在三級以下公路運輸，必要時可以拆散包裝。

　　3、 不宜長期在戶外儲存，長時間不用時，應儲存在干燥、通風的戶內倉庫中。

　　十一、 安裝、調試、維護

　　1、 本公司負責根據用戶要求進行圖紙設計及參數選擇，由本公司技術人員負責組裝與測試，設備組裝完畢后，如用戶需要，本公司提供現場安裝及調試服務，用戶提供必要的協助。

　　2、 設備正常工作時不需要維護和修理，每次故障以后應進行常規的檢查，主要包括：查看電子開關觸頭是否良好、檢查滅弧電阻、非線性限壓電阻以及綜合控制器是否損壞，熔斷器是否正常、并清除設備內的塵埃和金屬粒子。

　　3、 用戶在遵守保管及使用規則的情況下，從安裝之日起2年內，或從發貨之日起不超過2年半的期限內，產品由于質量原因而發生損壞和不能正常工作，本公司負責無償為用戶更換或維修。

　　4、 本公司負責提供備用件。

　　十二、 定貨須知

　　1、 用戶應根據被保護設備的性質，參照本說明書提供的型號說明，確定所訂產品型號；也可以將被保護設備的技術參數提供給我公司，由我公司代為選擇。

　　2、 如果為特定產品，請事先說明，并提供所要求的技術條件。

　　3、 如果需要額外附件或備件，請在定貨時注明數量及種類。

　　4、 產品自發貨之日起，兩年內因質量問題發生損壞，我公司負責修理或更換。
