　　一、 裝置的主要作用

　　KYG系列智能型電壓綜合控制裝置是本公司自主研制的高科技專利產品，簡稱綜控柜，集PT功能、電壓監控、過電壓吸收、過壓保護、智能消弧、電子消諧、故障選線、通訊等功能于一體，立體式保護，橫向：將整個系統的電網電壓作為一個整體進行控制考慮，縱向：集檢測、分析、處理于一體，使系統電網處于全過程、全自動監控與保護狀態，保障電網的安全可靠運行。主要用于3～66kV中壓電網系統，適用于各類工礦企業、發配電系統。

　　二、 原理簡介

　　KYG綜控柜提供一種集限壓、吸能、泄放于一體的整體保護方案，特別是針對中壓供電網絡的一種能夠大大提高電網電壓控制水平，提高電網運行可靠性的電網電壓整體控制系統。綜合控制系統將電力監控技術、電壓變化分析技術、電壓控制技術有機地結合起來，實現電網電壓的綜合監控與保護，改變過去電網電壓的分散監控、保護方案，達到一體化保護。使電網質量控制的概念在廣度和深度上得到極大的延伸，進一步拓展了監控保護的針對性和適用性，全面提升電網質量自動監控保護的綜合管理水平。

　　KYG綜控柜采取的技術方案是：設置限壓單元、吸收單元、泄放單元，形成三級保護方案。

　　限壓單元：包括高壓氧化鋅非線性電阻、信號輸出環節及其附屬設備，是整個保護方案的第一級保護，保證用電設備的安全，保證供電的可靠性。

　　吸能單元：包括高能氧化鋅非線性電阻、信號輸出環節。其直流1mA電壓參數按照被保護母線段系統中設備的最差絕緣耐受能力設置，能量設置按照保證該母線段所有用電設備安全運行10分鐘設置，該環節的主要作用是吸收供電母線上產生的過電壓能量，限制過電壓。是整個保護方案的第二級保護。

　　泄放單元：包括高壓交流接觸器、電壓互感器、電流互感器等，在過電壓能量超出前兩級保護單元設計承受能力時，將過電壓能量對地泄放。

　　KYG技術方案的保護原理是：對于系統產生的過電壓分別采用限壓、吸能、泄放三級保護，利用限壓單元對系統產生的過電壓進行限制，保證電網電壓不超過用電設備的絕緣承受能力，由于其吸收能量有限，在系統中承受過電壓的時間設置在20ms以內，可以限制吸收瞬時性過電壓如雷電過電壓、操作過電壓等。當系統過電壓能量超出限壓單元的設計承受能力時，吸能單元起動對過電壓能量進行吸收，同時保證系統電壓不超過安全值。上述二級保護基本能夠保證電網電壓在規定的范圍以內，為了實現對電網電壓的極端保護，KYG還設置有能量泄放單元，當電網發生長時間過電壓，通過限壓單元、吸能單元的作用，過電壓仍然存在，則通過本技術方案中的泄放單元將過電壓的能量對地泄放，保證電網電壓不對系統的用電設備、輸變電設備造成危害。

　　KYG的有益效果是：綜合考慮產生過電壓的原因，采用綜合性的保護方案，保護方案的設置是以供電系統在一定安全范圍內穩定運行為目的，不改變系統的運行方式。進行三級保護設置，綜合采用限壓、吸能、泄放等多重保護方案，各層保護按照參數設置、時間設置、能量配合等進行逐級配合，最大限度地保障電網安全運行，同時盡量不將事故擴大化。

　　三、 技術特點：

　　? 智能化、綜合性保護方案，解決以往多個設備才能解決的問題；

　　? 采用限壓、吸能、泄放三重保護，保護更加可靠；

　　? 實現電網電壓的不間斷監控與限制；

　　? 全面保護各種原因引起的相間、相地過電壓；

　　? 對過電壓的限制無時間延遲；

　　? 自動區分并快速消除分頻諧振、高頻諧振、工頻諧振；

　　? 無電壓閃變，對系統不產生暫態過壓危害；

　　? 快速消除弧光接地故障，正確分辨弧光接地類型；

　　? 可滿足易燃易爆的供電網絡（如煤礦、化工等行業）的特殊要求；

　　? 數據通訊功能，可進行遠程監控或納入ECS系統；

　　? 故障查詢存儲；

　　? 故障保護狀態顯示及輸出。

　　? 發生間歇性接地、金屬性接地、PT斷線故障時，顯示事故屬性和相別；

　　? 一體化結構，故障率低；

　　? 占地小，節省系統投資；

　　? 采用與普通消弧裝置截然不同的消弧原理，消弧徹底；

　　? 本裝置可根據故障情況自行復位，自動運行；

　　? 可取代PT柜、消弧線圈、避雷器、消弧柜、聚優柜等保護設備。

　　? 多臺裝置協調工作，柜體間通過總線通訊，方便用戶查找故障線路。

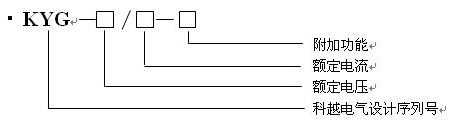

　　四、 型號說明

　　額定電壓：裝置的額定電壓等于系統的額定電壓

　　額定電流：裝置的額定電流不小于系統的最大對地電容電流

　　附加功能：X---小電流選線功能

　　如：KYG-10/63-X

　　額定電壓10kV，額定電流63A，附加小電流選線裝置。

　　五、 一次原理圖

　　六、 技術參數

　　? 系統電壓：6kV、10kV、35kV、66kV

　　? 電流范圍：500A 及以下

　　? 額定頻率：50Hz

　　? 裝置耐壓：按照GB執行

　　? 溫升限值：100K

　　? 防護等級：IP4X

　　? 泄漏比距：2.5cm/kv

　　? 安裝方式：戶內

　　? 工作電壓：交流220V，允許偏差－20%～＋15% 直流：220V/110V±10%

　　? 功率損耗：<10W

　　? 電容電流測量誤差：<2%

　　? 單相接地故障時殘流≤5A

　　? 裝置響應時間： <1ms

　　? 殘流穩定時間： <10ms

　　? 選配小電流接地選線路數： 最大48路

　　? 通訊接口：RS-232/RS-485

　　? 通訊規約：內置CDT、ISA、MODBUS等

　　七、 結構尺寸：

　　該裝置采用柜體結構，柜型、尺寸、顏色、母線進出方式等與同批開關柜相同，10kV系統能夠采用KYN28、XGN、GG1A等各種柜型；35kV按照同批開關柜柜型設計。具體實施時可以根據現場空間或用戶要求,協商后特殊設計。

　　八、 使用環境

　　1、 環境溫度：-40℃～+60℃。

　　2、 海拔高度：小于2000m。

　　3、 額定頻率：48Hz～62Hz。

　　4、 周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。

　　九、 包裝、運輸、儲存

　　1、 建議采用木箱包裝，柜體底座應固定在包裝箱底板上。

　　2、 建議不要長距離在三級以下公路運輸，必要時可以拆散包裝。

　　3、 不宜長期在戶外儲存，長時間不用時，應儲存在干燥、通風的戶內倉庫中。

　　十、 安裝、調試、維護

　　1、 本公司負責根據用戶要求進行圖紙設計及參數選擇，由本公司技術人員負責組裝與測試，設備組裝完畢后，如用戶需要，本公司提供現場安裝及調試服務，用戶提供必要的協助。

　　2、 設備正常工作時不需要維護和修理，每次故障以后應進行常規的檢查，主要包括：查看電子開關觸頭是否良好、非線性限壓電阻以及綜合控制器是否損壞，熔斷器是否正常、并清除設備內的塵埃和金屬粒子。

　　3、 用戶在遵守保管及使用規則的情況下，從安裝之日起2年內，或從發貨之日起不超過2年半的期限內，產品由于質量原因而發生損壞和不能正常工作，本公司負責無償為用戶更換或維修。

　　4、 本公司負責提供備用件。

　　十一、 定貨須知

　　1、 用戶應根據被保護設備的性質，參照本說明書提供的型號說明，確定所訂產品型號；也可以將被保護設備的技術參數提供給我公司，由我公司代為選擇。

　　2、 如果為特定產品，請事先說明，并提供所要求的技術條件。

　　3、 如果需要額外附件或備件，請在定貨時注明數量及種類。

　　4、 產品自發貨之日起，兩年內因質量問題發生損壞，我公司負責修理或更換。
