　　一． 概述

　　在電力系統中電流互感器（CT）應用于一次電流的測量與控制，正常工作時電流互感器二次側近似短路狀態，輸出電壓很低。運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流，諧振電流，電容充電電流，電機啟動電流等）都會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給系統絕緣造成危害，還會使互感器過激而燒毀，甚至危及運行人員的生命安全。

　　我公司自行研制開發的第三代電流互感器二次開路保護器可以有效地防止因電流互感器二次開路引起的事故。保護器本體設置有復位按鈕，可以現場復位；同時設置遠程復位端子（J1、J2），延伸到后臺操作場合，實現遠程復位。保護輸出的同時，繼電器的閉合觸點輸出（K1、K2）可以用于自動化連鎖。該系列保護器具有動作速度快，過載能力強，靜態電流小，工作壽命長等特點。產品設計新穎、體積小、重量輕，使用方便靈活。

　　電流互感器二次開路保護器主要用于各種 CT 二次側的異常過電壓保護，連接于 CT 二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當 CT 二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作形成通路，保護用電設備。同時，面板顯示故障部位，并有無源接點信號輸出報警。故障排除后，可以現場手動復位，或后臺遠程復位，電路恢復后保護器重新投入正常運行狀態。

　　二． 基本功能:

　　●輸入阻抗大于 100MΩ，接入后不影響任何測量和保護性能；

　　●保護動作后有故障點位置顯示，方便故障排除；

　　●保護動作后有接點信號輸出，便于系統連接使用；

　　●保護動作后有報警聲音提示，及時提醒排除故障；

　　●保護動作后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；

　　●采用軌道安裝設計，方便安裝使用。

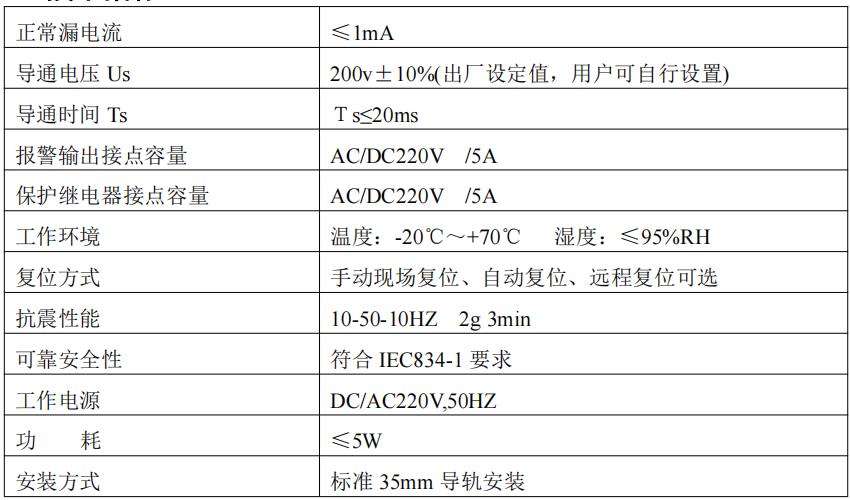

　　三． 技術指標：

　　四． 型號說明

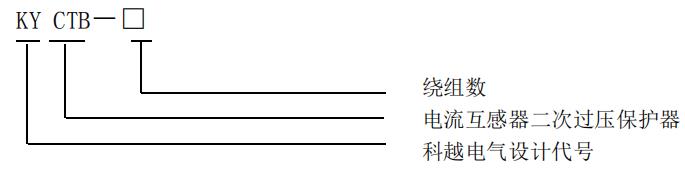

　　如：KYCTB-6：可以對電流互感器二次側 6 個繞組進行過電壓保護

　　五． 外形尺寸及接線端子

　　保護器安裝點應盡量靠近被保護的 CT，并便于巡視。引線較長時盡量采用鎧裝電纜，以防斷線。

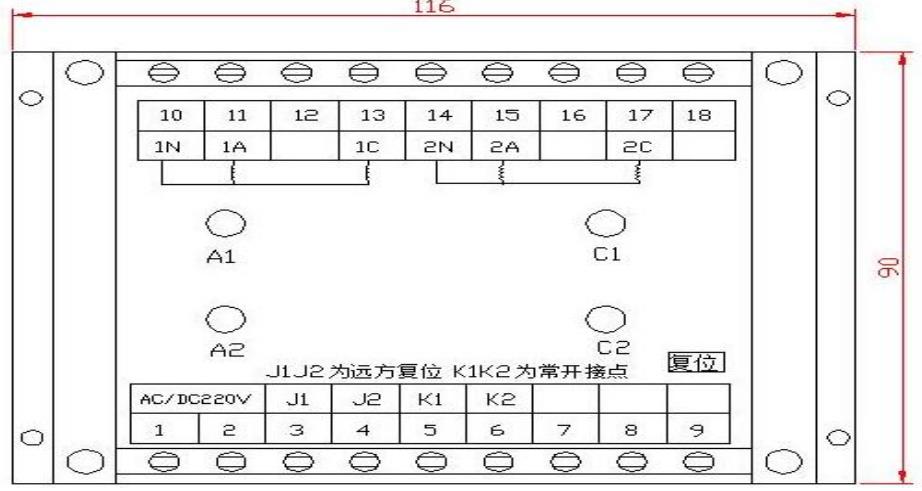

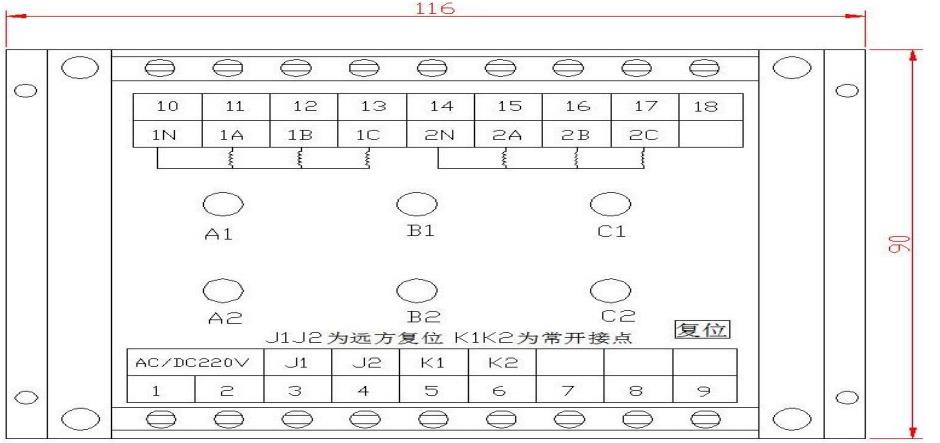

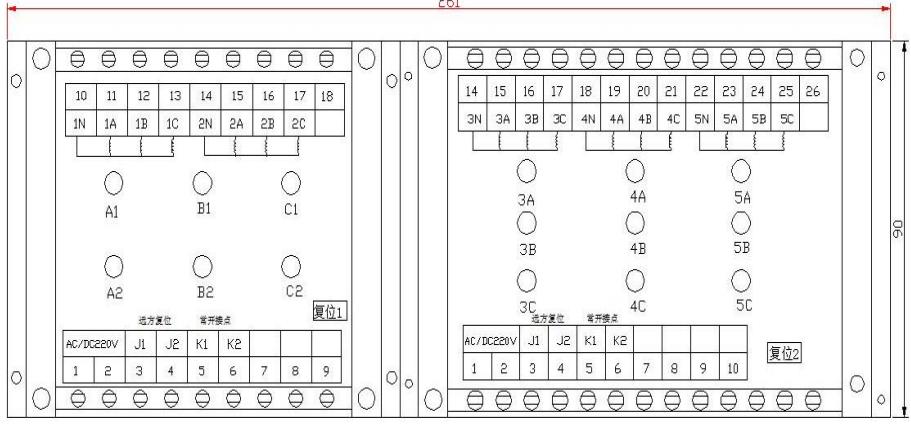

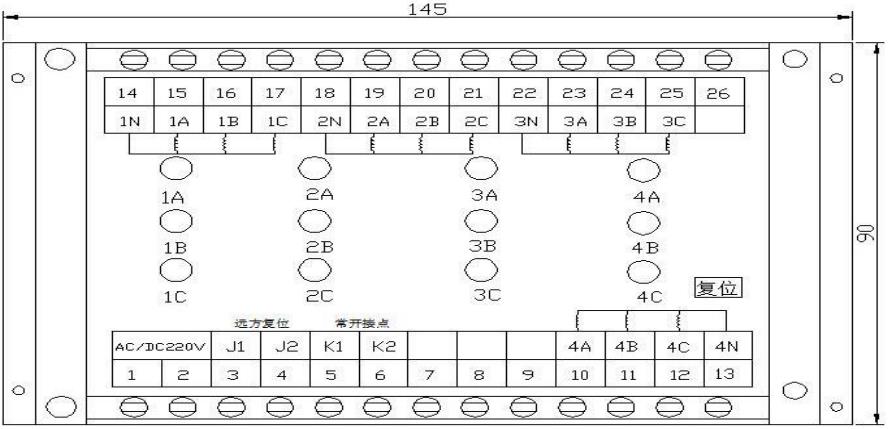

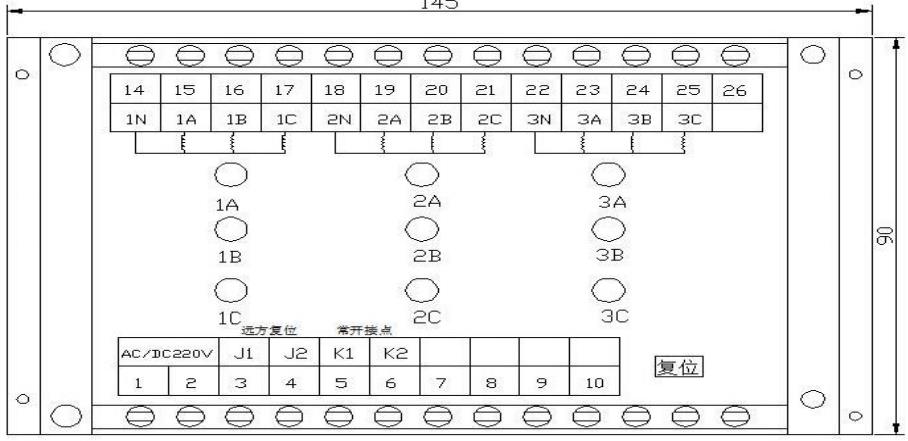

　　外形尺寸及接線端子見圖 1-圖 5。

圖 1:KYCTB-4 線端子

圖 2:KYCTB-6 型接線端子

圖 3:KYCTB-9 接線端子圖

圖 4:KYCTB-12 接線端子

圖 5:KYCTB-15 接線端子

　　六． 現場檢測

　　1.保護器使用前應進行常規檢測，用萬用表電阻檔測試 A（或 B 或 C）與 N 兩端時，其絕緣電阻值應大于幾十兆歐。

　　2.動作值測試時，用調壓器將電壓調至 170V±10%，模擬互感器開路電壓，用燈泡模擬互感器負載，可控硅導通，燈泡亮，保護功能起作用。繼電器（K1、K2）閉合，驅動報警或聯動。用復位按鈕或 J1、J2 清除記憶，釋放可控硅和繼電器。

　　K1、K2 為繼電器輸出接點，容量為 AC：250V/5A；DC：110V/2A

　　七． 現場安裝

　　1.安裝在標準的 35mm 道軌上，安裝時要斷開電源。

　　2.請勿將輸入端 1、2 兩腳間的電源接錯，接入 380V 電壓會使該裝置損壞。被保護 CT 如有備用端子時務必短接后，再接 CT 二次保護器.

　　3.開關柜在做試驗時，與 CT 二次保護器的連線均需斷開。因?yàn)檫@時 CT 二次保護器未正常工作，有大電流或大電壓通過時會燒毀該裝置。

　　4.保護器安裝點距被保護 CT 距離應盡量近，并便于巡視。

　　5.引線較長時盡量采用鎧裝電纜，以防斷線 。

　　八． 維護

　　1.保護器按要求安裝后不需要調整，即可自動對電網進行保護。

　　2.工作指示燈（綠燈）亮?xí)r，說明保護器工作正常；當故障燈 A、B、C（紅燈）亮?xí)r，說明該繞組電流互感器故障，故障排除后將其復位，即可重復使用，動作壽命可達萬次之多。

　　3.每月可巡查一次 ，每三年進行一次檢測。
